Wir stellen vor:  Das Ventil-Prüfgerät Valve Control 2 (VC2)

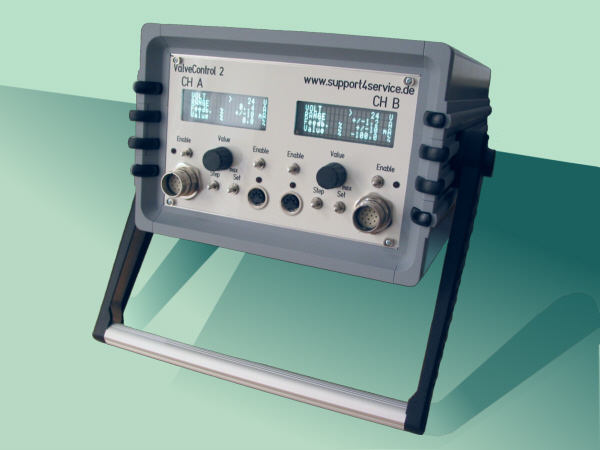

Prüfkoffer VC2

Der „Valve Control 2” (VC2), wie Sie ihn oben sehen, ist das Nachfolgemodell des VC1. Mit seiner Entwicklung haben wir die Einsatzmöglichkeiten erweitert und die Handhabung verbessert.

Der Valve Control stellt eine wesentliche Hilfe bei der Inbetriebnahme ventilgesteuerter Anlagen dar, weil mit ihm Ventile - einzeln und unabhängig von der Anlagensteuerung - über ihren gesamten Wirkungsbereich getestet werden können.

Ventil-Arten:

Schwarz-/Weiß-Ventile, Proportional- oder Regelventile mit Rückführung in 24 V-Technik werden unabhängig von der Signalspannung, wie auch der Versorgungsspannung aus dem ValveControl versorgt.
Als Versorgungsspannungen werden +/- 15 V 2 A 24 V 4 A konstant angeboten, zuzüglich aller gängigen Signalspannungen +/- 5 V, +/- 10 V, +/- 10 mA, +/- 20 mA, 0 .. 20 mA, 4 .. 20 mA, sowie bei Proportionalventilen 0 .. 24 V oder 0 .. 1,2 A und 0 .. 4 A.

Leistungsmerkmale des Valve Control 2 (VC2)
Das Gerät verfügt über zwei Kanäle mit je einer 12-poligen und zwei Kanäle 3-poligen Output-Buchse.
Output 12pol. Output 3pol. Output 3pol. Output 12pol.
Die nachfolgend aufgeführten Leistungsmerkmale gelten je Kanal.

Versorgungsspannung

Der Ventiltester Valve Control 2 wird versorgt mit 110/230 V AC. Die Spannungsumstellung erfolgt automatisch durch die Verwendung von Schaltnetzteilen.

Ausgangsspannungen

Der Ventiltester VC 2 stellt zur Ansteuerung von Ventilen über die 12-polige Output-Buchse die Spannungen +24 V DC bis maximal 4 A und +/- 15 V DC bis maximal 2 A zur Verfügung.

Sollwertspannungen und -Ströme

Der VC 2 stellt an seiner 12-poligen Output-Buchse folgende Sollwertbereiche zur Verfügung:
  1. 0 .. 5 V
  2. 0 .. 10 V
  3. +/- 5 V
  4. +/- 10 V
  5. +/- 10 mA an 100 Ω
  6. +/- 20 mA an 100 Ω
  7. +/- 40 mA an 100 Ω
  8. +/- 400 mA an 25 Ω
  9. +/- 1200 mA an 5 Ω
  10. 0 .. 10 mA an 100 Ω
  11. 0 .. 20 mA an 100 Ω
  12. 4 .. 20 mA an 100 Ω
  13. 0 .. 40 mA an 100 Ω
  14. 0 .. 400 mA an 25 Ω
  15. 0 .. 800 mA an 5 Ω
  16. 0 .. 1600 mA an 5 Ω
  17. 0 .. 2400 mA an 5 Ω
  18. 0 .. 4000 mA an 5 Ω

Bedienelemente und Anzeigen des „ValveControl 2” (VC2)

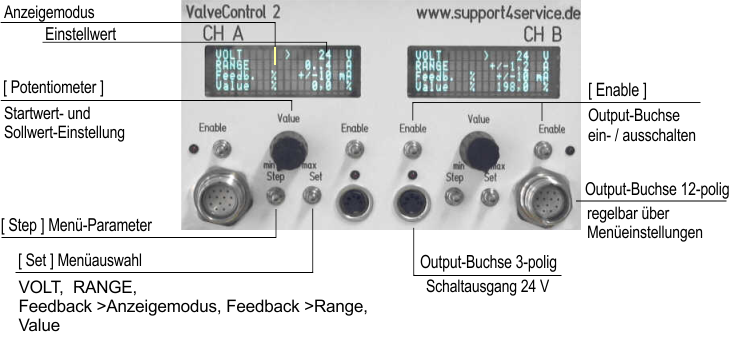

VC2-Front
Jeder Kanal verfügt über eine vierzeilige Anzeige zur Bedienerführung und zur Einstellung der Parameter der 12-poligen Output-Buchse.
Für jede Output-Buchse existiert eine rote LED, die anzeigt, ob der Kanal freigeschaltet ist (LED ist an) oder nicht (LED ist aus). Neben diesen LEDs befindet sich ein Taster "Enable", mit welchem die zugehörige Buchse freigeschaltet werdern kann.
Zwischen den LEDs / Tastern für die Output-Buchsen (je Kanal) befinden sich zwei Taster und ein Potentiometer, mit welchem die Parameter und der Sollwert für die 12-polige Output-Buchse eingestellt werden.

Mit der Taste Set ( Menü - Taste ) werden die einzelnen Menüs "Volt", "Range", "Feedback" und "Value" vorgewählt und übernommen und mit der Taste Step in den jeweiligen Menüs der zugehörige Parameter eingestellt.
Das Potentiometer wirkt entsprechend der Vorwahl über seinen gesamten Bereich.
Eine Vorwahl von ...
0 .. 10 V min ( Linksanschlag ) 0 V und max ( Rechtsanschlag ) 10 V
+/- 20 mA min ( Linksanschlag ) -20 mA und max ( Rechtsanschlag ) +20 mA
4 .. 20 mA min ( Linksanschlag ) 4 mA und max ( Rechtsanschlag ) 20 mA
... bedeutet, dass die Mittelstellung des Potentiometers immer auch die Mitte des gewählten Bereichs ist.
Die letzte mit "output enable" freigeschaltete Einstellung wird gespeichert und steht nach dem nächsten Einschalten des VC 2 zur Verfügung.

Belegungen der Output-Buchsen des „ValveControl 2” (VC2)

Belegung der 12-poligen Output-Buchsen

Output 12pol.
Die 12-polige Output-Buchse ist wie folgt belegt:
  1. +24 V DC Versorgungsspannung und Hilfsspannung (maximal 4 A)
  2. 0 .. 4 A Stromsenke gegen PIN 1
  3. bipolarer Ausgang bis +/- 400 mA / +/- 10 V gegen GND
  4. CableCode ( noch nicht implementiert )
  5. GND 1
  6. - 15 V DC Versorgungsspannung (maximal 2 A)
  7. GND 2
  8. + 15 V DC Versorgungsspannung (maximal 2 A)
  9. + Rückmeldung
  10. - Rückmeldung
  11. PE
  12. 0 .. 400 mA Stromsenke gegen PIN 1

Belegung der 3-poligen Output-Buchsen

Output 12pol.
Die 3 polige Output-Buchse ist wie folgt belegt:
  1. + 24 V DC Schaltspannung (maximal 0,5 A)
  2. GND
  3. PE

Kurzanleitung für den „ValveControl 2” (VC2)
/!\ Achtung Eine fehlerhafte Einstellung kann zur Zerstörung der angeschlossenen Ventile führen. Der eingestellte Strom kann bis zu + 5% vom eingestellten Sollwert abweichen. Die Messung des Feedback ist auf +/- 5% genau.

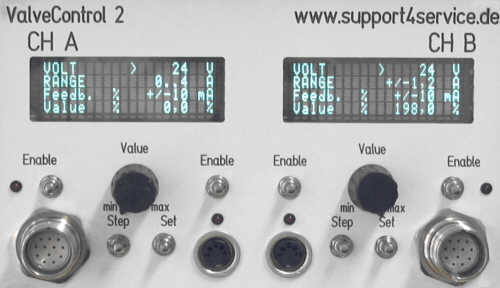

VC2-Front
Einschaltreihenfolge (mit Erläuterungen im nachfolgenden Scroll-Rahmen):
Sie können die Kurzanleitung auch als komplette Seite ohne Scroll-Rahmen aufrufen.
Ausserdem können Sie die Kurzanleitung im Downloadbereich als PDF-Datei herunterladen.

Vom „ValveControl 2” (VC2) unterstützte Ventile
Die Ventile-Liste steht auch in verschiedenen Formaten zum Download bereit.
Version: 3Stand: 11/2016

Rexroth
Ventil "VOLT" "RANGE" Feedback Adapter Note
3DRE(M) xxx / xxx G24 K4 24 V 0 .. 1,6 A - 1 -
3DRE(M)E xxx / xxx G24 K31 A1 24 V 0 .. 10 V - 7 -
3DRE(M)E xxx / xxx G24 K31 F1 24 V 4 .. 20 mA - 4 -
3DRG P 6X/ xxx G24 K6 V 24 V 0 .. 800 mA - 9 Max current is 900 mA
4WE xxxxxxxxxxG24 K4 24 V - - - Connect to output support (3p)
4WEH xxxxxxxxx G24 K4 24 V - - - Connect to output support (3p)
4WRA xxxxx -2X/ G24 K4 / V 24 V 0 .. 2,4 A or 0 .. 4 A - 1 max current is 2,5 A
4WRAE xxx-2X/G24 K31/ F1 V 24 V 4 .. 20 mA - 4 -
4WRDE xxxxx -5X/ 6L 24 E K9 / M 24 V ± 10 V ± 10 V 2 -
4WRDE xxxxx -5X/ 6L 24 K9 / M -280 24 V ± 10 mA ± 10 mA 2 -
4WRE xxxxx -2X/ G24 K4 / V 24 V 0 .. 1,6 A or 0 .. 2,4 A - 1 max current is 1,8 A
4WREE xxxxx -2X/ G24 K31 / A1 24 V 0 .. 10 V ± 10 V 7 -
4WREE xxxxx -2X/ G24 K31 / F1 24 V 4 .. 20 mA 4 .. 20 mA 4 -
4WRGE xxxxx -1X/315 G24 E K31 C1 M 24 V ± 10 mA ± 10 mA 2 -
4WRKE xxxxx -3X/6E G24 ET K31 F1 / D3 MR 24 V 4 .. 20 mA 4 .. 20 mA 4 -
4WRPEH xxx G24KO/ A1 24 V +/- 10 V ± 10 V 7 -
4WRPEH xxx G24KO/ F1 24 V 4 .. 20 mA 4 .. 20 mA 4 -
4WRSE xxxxx -3X/ G24 K0 / A1 24 V ± 10 V ± 10 V 7 -
4WRTE xxxx-4X/ xx G24 K31/ A1 24 V ± 10 V ± 10 V 7 -
4WRTE xxx -4X/ xx G24 K31/ F1 24 V 4 .. 20 mA 4 .. 20 mA 4 -
4WRZ xxxxxxxxxxxx G24 N9 ET K4 / D3 V 24 V 0 .. 1,6 A - 1 max current is 1,5 A
4WRZE xxxxxxxxxxx G24 N9 K31 F1 / D3 V 24 V 4 .. 20 mA - 4 -
4WS2E M 10 -5X/ 60 B 11 T 315 K31 E V 24 V ± 20 mA - 8 -
4WSE2E D 10 -5X/ 90 B 13 - 315 K31 E V ± 15 V ± 10 mA ± 10 mA 3 -
4WSE3EE xxxxx B 8 T 315 Z9 ± 15 V ± 10 mA ± 10 V 3 -
4WSE3EE xxxxx B 8 - 315 K9 ± 15 V ± 10 mA ± 10 V 3 -
DBET-6X/200 G24 K4V 24 V 0 .. 1,6 A - 1 -
DBETE-6X/200 G24 K31 A1 24 V 0 .. 10 V - 7 -
DBETE-6X/200 G24 K31 F1 24 V 4 .. 20 mA - 4 -
DRE(M) xxx / xxx G24 K4 24 V 0 .. 800 mA - 1 -
M – 3SE xxxxxxxxx G24 K4 24 V - - - Connect to output support (3p)
ZDRE xxx / xxx G24 K4 24 V 0 .. 1,6 A - 1 -
4WSE3E xxx15.K31.A1 ± 15 V 0 .. 10 mA - 3 -
4WSE3E xxx15.K31.C1 ± 15 V 0 .. 10 mA - 3 -
4WSE3E xxx24.K31.F1 24 V 4 .. 20 mA - 7 -
FESE63 CA-30/1800LKOB1M 24 V 0 .. 10 V 0 .. 10 V 2 -

Moog
Ventil "VOLT" "RANGE" Feedback Adapter Note
D633- xxxxx VSX2 24 V ± 10 mA 4 ..20 mA 2 -
D663 xxxxx SX0 -P ± 15 V ± 10 mA ± 10 mA 3 -
D663-183B A08K05M0HAV 24 V ± 400 mA - 11 Max current is ± 600mA
D66x xxxxx SB0 ± 15 V ± 10 mA ± 10 mA 3 -
D66x xxxxx SX2 24 V ± 10 mA 4 .. 20 mA 2 -
D66x .. 4xxx 24 V ± 20 mA - 12 Set is 4 .. 20mA, so You have to use only the upper half of the potentiometer
D672-xxxx-xxxxxxxxSX2-xxxxxx 24 V ± 10 mA - 2 -
D765 xxxxx SX0 ± 15 V ± 10 mA ± 10 mA 3 -
G761-3605 S63 JOGM5 VBL 24 V ± 20 mA - 6 -

Hydac
Ventil "VOLT" "RANGE" Feedback Adapter Note
WSM06020ZR-01*C*24DG 24 V 0 .. 0,8A - 1 Connect at the 12-pin connector only! Set „Range“ to 0 .. 0,8 A!

Parker
Ventil "VOLT" "RANGE" Feedback Adapter Note
D*1FE**C**B0* 24 V ± 10 V ± 10 V 7 -
D*1FE**C**E0* 24 V ± 20 mA ± 10 V 7 -
D*1FE**C**K0* 24 V ± 10 V ± 10 V 7 -
D*1FE**C**B7* 24 V ± 10 V ± 10 V 2 -
D*1FE**C**E7* 24 V ± 10 V ± 10 V 2 -
D*1FE**C**K7* 24 V ± 10 V ± 10 V 2 -
D*1FE**C**S0* 24 V 4 .. 20 mA ± 10 V 4 -
D*1FE**C**S7* 24 V 4 .. 20 mA ± 10 V 13 -
D*1FB*******F0* 24 V ± 10 V - 7 -
D*1FB*******G0* 24 V ± 20 mA - 7 -
D*1FB*******S0* 24 V 4 .. 20 mA - 4 -
D*1FB*******W5* 24 V ± 10 V - 15 -
D*1FB*******W5* 24 V 4 .. 20 mA - 14 -
D1FP*****9*B00 24 V ± 10 V ± 10 V 7 -
D1FP*****9*E00 24 V ± 20 mA ± 10 V 7 -
D1FP*****9*S00 24 V 4 .. 20 mA ± 10 V 4 -
D1FP*****9*B50 24 V ± 10 V ± 10 V 15 -
D1FP*****9*E50 24 V ± 20 mA ± 10 V 15 -
D1FP*****9*S50 24 V 4 .. 20 mA ± 10 V 14 -
D1FP*****9*B70 24 V ± 10 V ± 10 V 2 -
D1FP*****9*E70 24 V ± 20 mA ± 10 V 2 -
D1FP*****9*S70 24 V 4 .. 20 mA ± 10 V 13 -
D*1FH*****NB0* 24 V ± 10 V ± 10 V 2 -
D*1FH*****NE0* 24 V ± 20 mA ± 10 V 2 -
D*1FH*****NS0* 24 V 0 .. 10 V ± 10 V 2 Although the valve setpoint is 4 .. 20 mA!
D*1FP*******K00 24 V ± 10 V ± 10 V 7 -
D*1FP*******S00 24 V 4 .. 20 mA ± 10 V 4 -
D*1FP*******K50 24 V ± 10 V ± 10 V 7 -
D*1FP*******S50 24 V 4 .. 20 mA ± 10 V 14 -
D*1FP*******K70 24 V ± 10 V ± 10 V 2 -
D*1FP*******S70 24 V 4 .. 20 mA ± 10 V 13 -
D3W*(**)**JW*** 24 V 0 .. 1,6 A - 1 Connect at the 12-pin connector only! Set „Range“ to 0 .. 1,6 A!
D1VW*****JW* 24 V 0 .. 1,6 A - 1 Connect at the 12-pin connector only! Set „Range“ to 0 .. 1,6 A!
D*1*W******JW*** 24 V 0 .. 1,6 A - 1 Connect at the 12-pin connector only! Set „Range“ to 0 .. 1,6 A!
Anfragen zu unterstützen Ventilen:
Falls Ihr Ventil nicht in der Liste der unterstützten Ventile ist, können Sie gerne bei uns anfragen, ob Ihr Ventil an unserem ValveControl betrieben werden kann. Unter Umständen funktioniert der Betrieb mit einem speziell zu konfigurierenden Ventiladapter, sofern generell die technischen Voraussetzungen gegeben sind.
Voraussetzungen
Um die Anschlußfähigkeit eines Ventils beurteilen zu können benötigen wir unbedingt folgende Angaben:
  • Hersteller des Ventils
  • genaue Herstellerbezeichnung für das Ventil (die Angabe "Ventil D663" von MOOG reicht nicht !).
  • technische Dokumentation zu dem Ventil

    In der Regel erhalten Sie zu jedem Ventil auch die technische Dokumentation. Unter Umständen können wir bei Serienventilen die Daten beim Hersteller erfahren. Es gibt jedoch auch kundenspezifische Anpassungen (Sondermodelle), deren Daten nur Sie uns liefern können.

Zubehör für den „ValveControl 2” (VC2)
Im Lieferumfang eines Prüfkoffers ist folgendes Zubehör enthalten, das auch einzeln nachbestellt oder zur Reparatur eingeliefert werden kann:
  • 2 Sätze mit je 11 Ventil-Adaptern, mit denen alle in der Ventile-Liste aufgeführten Ventile an den VC2 angeschlossen werden können.
  • 2 Verlängerungen zum Anschluß der Ventil-Adapter an die 12-polige Output-Buchse
  • 2 Anschlußkabel für den 24 V-Schaltausgang (3-polige Output-Buchse)
  • 1 Netzkabel 115/230 V mit Kaltgerätestecker
  • 1 Aluminium-Transportkoffer mit Formpolster für den VC2 und alle Kabel und Adapter
  • 1 gedruckte Bedienungsanleitung
  • Innen-Aufkleber in der Transportbox mit Kurzbedienungsanleitung + Warnhinweisen und Ventile-/Adapterlisten

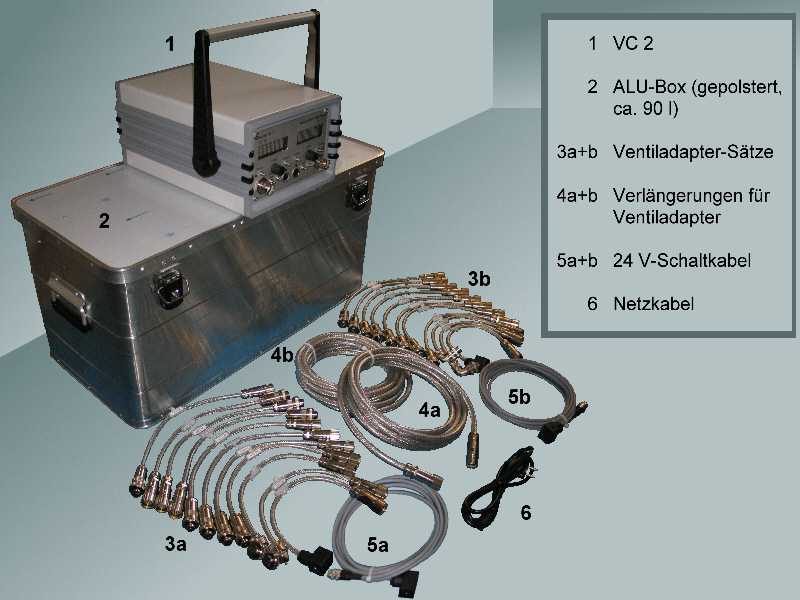

VC2 mit Zubehör
