Wir stellen vor: Das Ventil-Prüfgerät Valve Control 2A (VC2A)
Der Valve Control 2A (VC2A), wie Sie ihn oben sehen, ist das Nachfolgemodell des VC2. Mit seiner Entwicklung haben wir die Einsatzmöglichkeiten erweitert und die Handhabung verbessert.
Der Valve Control stellt eine wesentliche Hilfe bei der Inbetriebnahme ventilgesteuerter Anlagen dar, weil mit ihm Ventile - einzeln und unabhängig von der Anlagensteuerung - über ihren gesamten Wirkungsbereich getestet werden können.
Ventil-Arten:
Schwarz-/Weiß-Ventile, Proportional- oder Regelventile mit Rückführung in 24 V-Technik werden unabhängig von der Signalspannung, wie auch der Versorgungsspannung aus dem ValveControl versorgt. Als Versorgungsspannungen werden ± 15 V oder 24 V je 4 A konstant angeboten, zuzüglich aller gängigen Signalspannungen ± 5 V, ± 10 V, ± 10 mA, ± 20 mA, 0 .. 20 mA, 4 .. 20 mA, sowie bei Proportionalventilen 0 .. 24 V oder ± 1,2 A und 0 .. 4 A.
Leistungsmerkmale des Valve Control 2 (VC2) |
 |
Das Gerät verfügt über zwei Kanäle mit je einer 6-poligen und zwei Kanäle 3-poligen Output-Buchse.
Die nachfolgend aufgeführten Leistungsmerkmale gelten je Kanal.
Versorgungsspannung
Der Ventiltester Valve Control 2A wird versorgt mit 110/230 V AC.
Ausgangsspannungen
Der Ventiltester VC 2 stellt zur Ansteuerung von Ventilen über die 6-polige Output-Buchse die Spannungen +24 V DC bis maximal 4 A und +/- 15 V DC bis maximal 2 A zur Verfügung.
Zusätzlich können über den Adapter „A“ einfache Schaltventile angesteuert werden.
An der 3-poligen Output-Buchse können Schaltventile mit +24 V DC bis maximal 1,5 A angeschlossen werden.
Sollwertspannungen und -Ströme
Der VC 2 stellt an seiner 6-poligen Output-Buchse folgende Sollwertbereiche zur Verfügung:
- 0 .. 5 V
- 0 .. 10 V
- +/- 5 V
- +/- 10 V
- +/- 10 mA an 100 Ω
- +/- 20 mA an 100 Ω
- +/- 40 mA an 100 Ω
- +/- 400 mA an 25 Ω
- +/- 1200 mA an 5 Ω
- 0 .. 10 mA an 100 Ω
- 0 .. 20 mA an 100 Ω
- 4 .. 20 mA an 100 Ω
- 0 .. 40 mA an 100 Ω
- 0 .. 400 mA an 25 Ω
- 0 .. 800 mA an 5 Ω
- 0 .. 1600 mA an 5 Ω
- 0 .. 2400 mA an 5 Ω
- 0 .. 4000 mA an 5 Ω

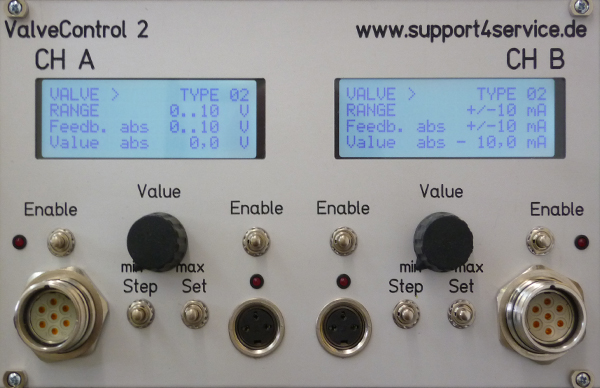

Bedienelemente und Anzeigen des Valve Control 2A (VC2A) |
|
Jeder Kanal verfügt über eine vierzeilige Anzeige zur Bedienerführung und zur Einstellung der Parameter des Analogausgangs.
Oberhalb der Ausgangsbuchsen befinden sich die Taster „Enable“ zum Aktivieren der Ausgänge. Die Ausgänge werden 1 s nach Drücken der Taste „Enable“ freigeschaltet. Links, bzw. unter der jeweiligen Taste zeigt eine rote LED an, ob der Ausgang aktiv ist. Mit dem Potentiometer „Value“ wird der Sollwert für den analogen Ausgang eingestellt.
Die letzte mit „Output Enable“ freigeschaltete Einstellung wird gespeichert und steht nach dem nächsten Einschalten des VC 2A zur Verfügung.
Das Potentiometer wirkt entsprechend der Vorwahl über seinen gesamten Bereich, d. h. bei einer Vorwahl:
| Eine Vorwahl von ... | ||
| 0 .. 10 V | min ( Linksanschlag ) 0 V | und max ( Rechtsanschlag ) 10 V |
| +/- 20 mA | min ( Linksanschlag ) -20 mA | und max ( Rechtsanschlag ) +20 mA |
| 4 .. 20 mA | min ( Linksanschlag ) 4 mA | und max ( Rechtsanschlag ) +20 mA |
Das bedeutet, daß die Mittelstellung des Potentiometers immer auch die Mitte des gewählten Bereichs ist.
Mit der Taste „Step“ wird der einzustellende Parameter
ausgewählt. Der selektierte Parameter wird durch den Cursor „>“ gekennzeichnet. Der Parameterwert selbst wird mit der Taste „Set“ verändert.
| Parameter | Parameterwert |
| Valve | Schaltungstyp 01 – 13 |
| Range | die Art des Sollwerts |
| Feedback-Anzeige | absolut oder prozentual |
| Feedback-Bereich | 0 / 4 - 20 mA, 0 - 10 V |
| Sollwert-Anzeige | absolut oder prozentual |
Bedienung |
|
- Stellen Sie sicher, daß das Gerät ausgeschaltet ist. (Rückwärtiger Hauptschalter)
- Schließen Sie den Netzstecker an (Anschlußspannung 230 oder 115 V AC)
- Gerät an der Rückseite einschalten

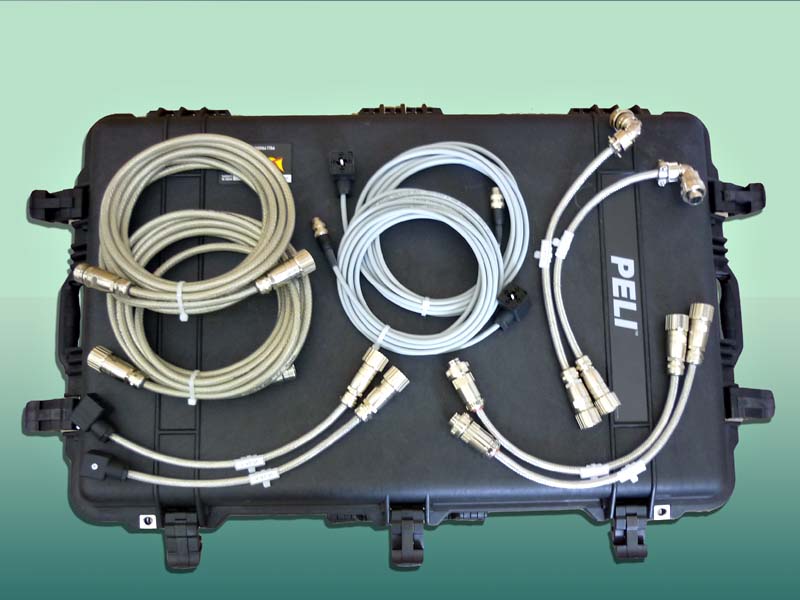

- Benötigte Adapter / Verlängerungen an die entsprechenden Output-Buchsen anschließen
- Der Parameter „Valve“ für den Ventiltyp sollte bei Einschalten angewählt sein
- Falls nicht, mit der Taste „Step“ den Parameter „Valve“ anwählen
- Den Ventiltyp entsprechend der Tabelle (siehe 7. „Unterstützte Ventile“) mit der Taste „Set“ auswählen
- Den Parameter „Range“ mit Hilfe der Taste „Step“ anwählen
- Den Sollwertbereich mit Hilfe der Taste „Set“ auswählen
- Den Parameter „Feedback“ mit Hilfe der Taste „Step“ anwählen
- Auswahl der Anzeige als absoluter oder prozentualer Wert mit „Set“
- Mit „Step“ weiterschalten zur Auswahl des Rückführungssignals
- Das Rückführungssignal entsprechend des ausgewählten Ventils mit Hilfe der Taste „Set“ auswählen
- Den Parameter „Value“ zur Anzeige des Sollwerts mit Hilfe der Taste „Step“ anwählen
- Mit der Taste „Set“ wählen Sie zwischen absoluter und prozentualer Anzeige
- Mit Hilfe des Potentiometers kann nun ein Startwert eingestellt werden
- Betätigen Sie nun die Taste Output „Enable“ um die Versorgungsspannung und den Sollwert zum angeschlossenen Ventil einzuschalten. Die rote LED leuchtet sofort auf, der Ausgang wird an einer internen Rampe von 1 s bis zum eingestellten Sollwert hochgefahren
- Verändern Sie nun den Sollwert an das angeschlossene Ventil mit Hilfe des Potentiometers
- Zum Abschluß der Ansteuerung betätigen Sie die Taste „Enable“ erneut, um den Ausgang abzuschalten. Die rote LED erlischt, der Ausgang wird an einer Rampe von 2 s heruntergefahren und anschließend freigeschaltet
Während die der Ausgang aktiv geschaltet ist, können keine Änderungen der grundlegenden Einstellungen vorgenommen werden.
Der 24V Schaltausgang (3-polige Output-Buchse) ist unabhängig von den o.a. Einstellungen. Er wird ausschließlich über die zugehörige „Enable“-Taste ein- oder ausgeschaltet.
Belegung der 6-poligen Output-Buchse
Die 6-polige Output-Buchse ist wie folgt belegt:
Die 3-polige Output-Buchse ist wie folgt belegt:
Die 6-polige Output-Buchse ist wie folgt belegt:
- +24 V DC Versorgungs- und Hilfsspannung (maximal 4 A)
- abhängig vom gewählten Ventiltyp
- abhängig vom gewählten Ventiltyp
- abhängig vom gewählten Ventiltyp
- abhängig vom gewählten Ventiltyp
- Feedback
Die 3-polige Output-Buchse ist wie folgt belegt:
- +24V DC Schaltspannung (maximal 1,5 A)
- GND
- PE
Vom Valve Control 2A (VC2A) unterstützte Ventile |
|
Die Ventile-Liste steht auch in verschiedenen Formaten zum Download bereit.
| Version: 1.2 | Stand: 04/2017 |
Rexroth
| Ventil | "VOLT" | "RANGE" | Feedback | Valvetype | Adapter | Note |
| 3DRE(M) xxx / xxx G24 K4 | 24 V | 0 .. 1,6 A | - | 1 | A | - |
| 3DREE 16P/ xxx G24 K31 V | 24 V | 0 .. 10 V | - | 7 | B | - |
| 3DRE(M)E xxx / xxx G24 K31 A1 | 24 V | 0 .. 10 V | - | 7 | B | - |
| 3DRE(M)E xxx / xxx G24 K31 F1 | 24 V | 4 .. 20 mA | - | 4 | B | - |
| 3DRG P 6X/ xxx G24 K6 V | 24 V | 0 .. 800 mA | - | 9 | B | - |
| 4WE xxxxxxxxxxG24 K4 | 24 V | - | - | - | B | Connect support (3p) |
| 4WEH xxxxxxxxx G24 K4 | 24 V | - | - | - | B | Connect support (3p) |
| 4WRA xxxxx -2X/ G24 K4 / V | 24 V | 0 .. 2,4 A | - | 1 | A | max current is 2.5A |
| 4WRAE xxx-2X/G24 K31/ F1 V | 24 V | 4 .. 20 mA | - | 5 | B | - |
| 4WRDE xxxxx -5X/ 6L 24 E K9 / M | 24 V | ± 10 V | ± 10 V | 2 | B | - |
| 4WRDE xxxxx -5X/ 6L 24 K9 / M -280 | 24 V | ± 10 mA | ± 10 mA | 2 | B | - |
| 4WRE xxxxx -2X/ G24 K4 / V | 24 V | 0 .. 1,6 A | - | 1 | A | max current is 1.8 A |
| 4WREE xxxxx -2X/ G24 K31 / A1 | 24 V | 0 .. 10 V | ± 10V | 7 | B | - |
| 4WREE xxxxx -2X/ G24 K31 / F1 | 24 V | 4 .. 20 mA | 4 .. 20 mA | 4 | B | - |
| 4WRGE xxxxx -1X/315 G24 E K31 C1 M | 24 V | ± 10 mA | ± 10 mA | 2 | B | - |
| 4WRKE xxxxx -3X/6E G24 ET K31 F1 / D3 MR | 24 V | 4 .. 20 mA | 4 .. 20 mA | 4 | B | - |
| 4WRPEH xxx G24KO/ A1 | 24 V | ± 10 V | ± 10 V | 7 | B | - |
| 4WRPEH xxx G24KO/ F1 | 24 V | 4 .. 20 mA | 4 .. 20 mA | 4 | B | - |
| 4WRSE xxxxx -3X/ G24 K0 / A1 | 24 V | ± 10 V | ± 10 V | 7 | B | - |
| 4WRTE xxxx-4X/ xx G24 K31/ A1 | 24 V | ± 10 V | ± 10 V | 7 | B | - |
| 4WRTE xxx -4X/ xx G24 K31/ F1 | 24 V | 4 .. 20 mA | 4 .. 20 mA | 4 | B | - |
| 4WRZ xxxxxxxxxxxx G24 N9 ET K4 / D3 V | 24 V | 0 .. 1,6 A | - | 1 | A | max current is 1,5A |
| 4WRZE xxxxxxxxxxx G24 N9 K31 F1 / D3 V | 24 V | 4 .. 20 mA | - | 5 | B | - |
| 4WS2E M 10 -5X/ 60 B 11 T 315 K31 E V | 24 V | ± 20 mA | - | 8 | B | - |
| 4WSE2E D 10 -5X/ 90 B 13 - 315 K31 E V | ± 15 V | ± 10 mA | ± 10 mA | 3 | B | - |
| 4WSE3EE xxxxx B 8 T 315 Z9 | ± 15 V | ± 10 mA | ± 10 V | 3 | B | - |
| 4WSE3EE xxxxx B 8 - 315 K9 | ± 15 V | ± 10 mA | ± 10 V | 3 | B | - |
| DBETE-6X/200Y G24 K31 A1 | 24 V | 0 .. 10 V | - | 7 | B | - |
| DBETE-6X/200Y G24 K31 F1 | 24 V | 4 .. 20 mA | - | 5 | B | - |
| DRE(M) xxx / xxx G24 K4 | 24 V | 0 .. 800 mA | - | 1 | A | - |
| M – 3SE xxxxxxxxx G24 K4 | 24 V | - | - | - | B | Connect support (3p) |
| ZDRE xxx / xxx G24 K4 | 24 V | 0 .. 1,6 A | - | 1 | A | - |
| FESE63 CA-30/1800LKOB1M | 24 V | 0 .. 10 V | 0 .. 10 V | 2 | B | - |
| FESE63 CA-30/1800LKOG1M | 24 V | 4 .. 20 mA | 4 .. 20 mA | 13 | B | - |
Moog
| Ventil | "VOLT" | "RANGE" | Feedback | Valvetype | Adapter | Note |
| D633- D634xxxxx VSM2 | 24 V | ± 10 V | 4 .. 20 mA | 7 | B | - |
| D633- D634xxxxx VSX2 | 24 V | ± 10 mA | 4 .. 20 mA | 7 | B | - |
| D630 Series | 24 V | ± 20 mA | - | 6 | C | - |
| D640 | ± 15 V | ± 10 mA | ± 10 V | 3 | B | - |
| D640 | ± 15 V | ± 10 V | ± 10 V | 3 | B | - |
| D660-D665 xxxxxVSX0 | ± 15 V | ± 10 mA | 4 .. 20 mA | 3 | B | - |
| D660-D665 xxxxxVSM0 | ± 15 V | ± 10 V | 4 .. 20 mA | 3 | B | - |
| D660-D665 xxxxxVSX2 | 24 V | ± 10 mA | 4 .. 20 mA | 2 | B | - |
| D660-D665 xxxxxVSM2 | 24 V | ± 10 V | 4 .. 20 mA | 2 | B | - |
| G761-3605 S63 JOGM5 VBL | 24 V | ± 20 mA | - | 11 | C | - |
| J079-100-200 | ± 15 V | ± 10 V | ± 10 V | 3 | B | - |
| D670-675-5xxxSD2xx | 24 V | ± 10 V | ± 10 V | 2 | B | - |
| D670-675-5xxxSX2xx | 24 V | ± 10 mA | 4 .. 20 mA | 2 | B | - |
| D670-675-5xxxSE2xx | 24 V | 4 .. 20 mA | 4 .. 20 mA | 13 | B | - |
| D765 xxxxx SA0 | ± 15 V | ± 10 V | ± 10 V | 3 | B | - |
| D765 xxxxx SX0 | ± 15 V | ± 10 mA | ± 10 V | 3 | B | - |
| D685-685xxSM2-x | 24 V | ± 10 V | 4 .. 20 mA | 2 | B | - |
| D685-685xxSX2-x | 24 V | ± 10 mA | 4 .. 20 mA | 2 | B | - |
| G631 Q | 24 V | ± 20 mA | - | 11 | C | - |
| G631 R | 24 V | ± 40 mA | - | 6 | C | - |
| J079-100-200 | ± 15 V | ± 10 mA | ± 10 V | 3 | B | - |
| J073 | ± 15 V | ± 20 V | - | 11 | C | - |
| 730-100 | 24 V | ± 20 mA | - | 11 | C | - |
| 730-230 | 24 V | ± 40 mA | - | 6 | C | - |
Hydac - Vickers
| Ventil | "VOLT" | "RANGE" | Feedback | Valvetype | Adapter | Note |
| WSM06020ZR-01*C*24DG | 24 V | 0 .. 0,8 A | - | 1 | A | Connect at the 12-pin connector only! Set „Range“ to 0 .. 0,8 A! |
| KBDG5V 7 33C17ON EXM2PE7 H110 | 24 V | 4 .. 20 mA | 4 .. 20 mA | 4 | B | - |
| KBDG5V 7 33C17ON EXM1PE7 H110 | 24 V | ± 10 V | ± 10 V | 7 | B | - |
| KBDG5V 7 33C17ON EXM2PH7 H110 | 24 V | 4 .. 20 mA | - | 13 | B | - |
| KBDG5V 7 33C17ON EXM1PH7 H110 | 24 V | ± 10 V | - | 2 | B | - |
Parker
| Ventil | "VOLT" | "RANGE" | Feedback | Valvetype | Adapter | Note |
| D*1FE**C**E0* | 24 V | ± 20 mA | ± 10 V | 7 | B | - |
| D*1FE**C**B7* | 24 V | ± 10 V | ± 10 V | 2 | B | - |
| D*1FE**C**E7* | 24 V | ± 10 V | ± 10 V | 2 | B | - |
| D*1FE**C**S7* | 24 V | 4 .. 20 mA | 4 .. 20 mA | 13 | B | - |
| D*1FE**C**B5* | 24 V | ± 10 V | ± 10 V | 2 | B | - |
| D*1FE**C**E5* | 24 V | ± 20 mA | ± 20 mA | 2 | B | - |
| D*1FE**C**S5* | 24 V | 4 .. 20 mA | 4 .. 20 mA | 13 | B | - |
| D*1-3FB*******F0* | 24 V | ± 10 V | - | 7 | B | - |
| D*1-3FB*******G0* | 24 V | ± 20 mA | - | 7 | B | - |
| D*1-3FB*******S0* | 24 V | 4 .. 20 mA | - | 4 | B | - |
| D*1-3FB*******W5* | 24 V | ± 10 V | - | 2 | B | - |
| D*1-3FB*******W5* | 24 V | 4 .. 20 mA | - | 13 | B | - |
| D*1-3FB*0C**J | 24 V | 0 .. 1,6 A | - | 1 | A | - |
| D*1FP*****9*B00 | 24 V | ± 10 V | ± 10 V | 7 | B | - |
| D*1FP*****9*E00 | 24 V | ± 20 mA | ± 10 V | 7 | B | - |
| D*1FP*****9*S00 | 24 V | 4 .. 20 mA | ± 10 V | 4 | B | - |
| D*1FP*****9*B50 | 24 V | ± 10 V | ± 10 V | 2 | B | - |
| D*1FP*****9*E50 | 24 V | ± 20 mA | ± 10 V | 2 | B | - |
| D*1FP*****9*S50 | 24 V | 4 .. 20 mA | ± 10 V | 13 | B | - |
| D*1FP*****9*B70 | 24 V | ± 10 V | ± 10 V | 2 | B | - |
| D*1FP*****9*E70 | 24 V | ± 20 mA | ± 10 V | 2 | B | - |
| D*1FP*****9*S70 | 24 V | 4 .. 20 mA | ± 10 V | 13 | B | - |
| D*1FH*****NB0* | 24 V | ± 10 V | ± 10 V | 2 | B | - |
| D*1FH*****NE0* | 24 V | ± 20 mA | ± 10 V | 2 | B | - |
| D*1FH*****NS0* | 24 V | 4 .. 20 mA | 4 .. 20 mA | 13 | B | Although the valve setpoint is 4 .. 20 mA! |
| D3W***JW | 24 V | 0 .. 1,6 A | - | 1 | A | - |
| D*1VW***JW | 24 V | 0 .. 1,6 A | - | 1 | A | - |
| D30FP***B0 | 24 V | ± 10 V | ± 10 V | 7 | B | - |
| D30FP***E0 | 24 V | ± 20 mA | ± 20 mA | 7 | B | - |
| D30FP***S0 | 24 V | 4 .. 20 mA | 4 .. 20 mA | 4 | B | - |
| D30FP***B7 | 24 V | ± 10 V | ± 10 V | 2 | B | - |
| D30FP***E7 | 24 V | ± 20 mA | ± 20 mA | 2 | B | - |
| D30FP***S7 | 24 V | 4 .. 20 mA | 4 .. 20 mA | 13 | B | - |
| D30FP***B5 | 24 V | ± 10 V | ± 10 V | 2 | B | - |
| D30FP***E5 | 24 V | ± 20 mA | ± 20 mA | 2 | B | - |
| D30FP***S5 | 24 V | 4 .. 20 mA | 4 .. 20 mA | 13 | B | - |
| D1FV***F0** | 24 V | ± 10 V | - | 7 | B | - |
| D1FV***G0** | 24 V | ± 20 mA | - | 7 | B | - |
| D1FV***S0** | 24 V | 4 .. 20 mA | - | 5 | B | - |
| D1FV***W5** | 24 V | ± 10 V | - | 7 | B | - |
| D1FV***W5** | 24 V | ± 20 mA | - | 7 | B | - |
| D1FV***W5** | 24 V | 4 .. 20 mA | - | 5 | B | - |
| RE06M*T***F0 | 24 V | 0 .. 10 V | - | 7 | B | - |
| RE06M*T***R0 | 24 V | 4 .. 20 mA | - | 5 | B | - |
Anfragen zu unterstützen Ventilen:
Falls Ihr Ventil nicht in der Liste der unterstützten Ventile ist, können Sie gerne bei uns anfragen,
ob Ihr Ventil an unserem ValveControl betrieben werden kann. Unter Umständen funktioniert der Betrieb
mit einem speziell zu konfigurierenden Ventiladapter, sofern generell die technischen Voraussetzungen gegeben sind.
Voraussetzungen
Um die Anschlußfähigkeit eines Ventils beurteilen zu können benötigen wir unbedingt folgende Angaben:
Um die Anschlußfähigkeit eines Ventils beurteilen zu können benötigen wir unbedingt folgende Angaben:
- Hersteller des Ventils
- genaue Herstellerbezeichnung für das Ventil (die Angabe "Ventil D663" von MOOG reicht nicht !).
- technische Dokumentation zu dem Ventil
In der Regel erhalten Sie zu jedem Ventil auch die technische Dokumentation. Unter Umständen können wir bei Serienventilen die Daten beim Hersteller erfahren. Es gibt jedoch auch kundenspezifische Anpassungen (Sondermodelle), deren Daten nur Sie uns liefern können.
Ausstattung und Transportbereitschaft des „VC2A” |
|

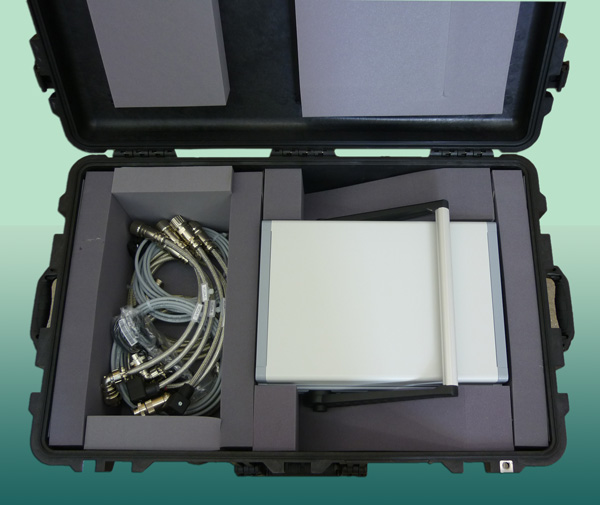

Der VC2a mit Zubehör und Transportbox Das Gesamtgewicht beträgt ca. 25 kg. |
Passend zum zu testenden Ventil wählen Sie den zugehörigen Adapter gemäß der in jeder Transportbox vorhandenen Ventile-/Adapter-Tabelle. Die 24 V-Schaltkabel sind ca. 5m lang und können direkt an die 3-polige Outputbuchse des VC2a angeschlossen werden. Das gewälte Adapterpaar schließen Sie mit den Verlängerungen an die 13-polige Outputbuchse an. |
 Der Kunststoff-Koffer bietet ausreichend Platz für alle Kabel und Gerät und dient dem sicheren Transport und der sicheren Lagerung des Ventil-Prüfgerätes. Dazu ist die Box mit Formpolstern ausgestattet. In der Box können der VC2A und sämtliches Zubehör untergebracht werden. Eine Kurzbedienungsanleitung und die Ventile-/Adapterliste sind „unverlierbar” im Boxendeckel fixiert. |
Der VC2A ist „reisefertig”. Auf Wunsch besorgen wir gegen Aufpreis auch den Ferntransport. |
 |
ValveControl3 | Kontakt |  |
