Wir stellen vor: Das Ventil-Prüfgerät Valve Control 5 (VC5)

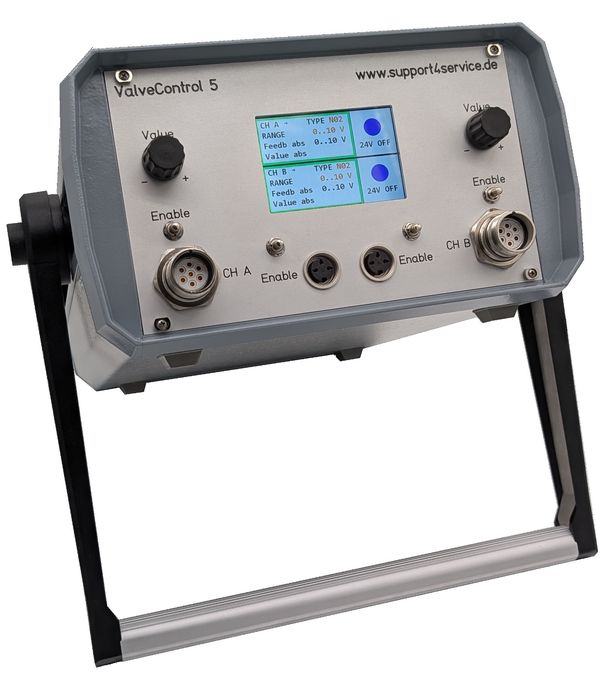

Der Valve Control 5 (VC5), wie Sie ihn oben sehen, ist das neue Entwicklungsmodell. Mit seiner Entwicklung haben wir die Einsatzmöglichkeiten erweitert und die Handhabung verbessert.
Der Valve Control stellt eine wesentliche Hilfe bei der Inbetriebnahme ventilgesteuerter Anlagen dar, weil mit ihm Ventile - einzeln und unabhängig von der Anlagensteuerung - über ihren gesamten Wirkungsbereich getestet werden können.
Ventil-Arten:
Schwarz-/Weiß-Ventile, Proportional- oder Regelventile mit Rückführung in 24 V-Technik werden unabhängig von der Signalspannung, wie auch der Versorgungsspannung aus dem ValveControl versorgt. Als Versorgungsspannungen werden ± 15 V oder 24 V je 4 A konstant angeboten, zuzüglich aller gängigen Signalspannungen ± 5 V, ± 10 V, ± 10 mA, ± 20 mA, 0 .. 20 mA, 4 .. 20 mA, sowie bei Proportionalventilen 0 .. 24 V oder ± 1,2 A und 0 .. 4 A.
Leistungsmerkmale des Valve Control 5 (VC5) |
 |
Das Gerät verfügt über zwei Kanäle mit je einer 6-poligen und zwei Kanäle 3-poligen Output-Buchse.
Die nachfolgend aufgeführten Leistungsmerkmale gelten je Kanal.
Versorgungsspannung
Der Ventiltester Valve Control 5 wird versorgt mit 110/230 V AC.
Ausgangsspannungen
Der Ventiltester VC 5 stellt zur Ansteuerung von Ventilen über die 6-polige Output-Buchse die Spannungen +24 V DC bis maximal 4 A und +/- 15 V DC bis maximal 2 A zur Verfügung.
Zusätzlich können über den Adapter „A“ einfache Schaltventile angesteuert werden.
An der 3-poligen Output-Buchse können Schaltventile mit +24 V DC bis maximal 1,5 A angeschlossen werden.
Sollwertspannungen und -Ströme
Der VC 5 stellt an seiner 6-poligen Output-Buchse folgende Sollwertbereiche zur Verfügung:
- 0 .. 5 V
- 0 .. 10 V
- +/- 5 V
- +/- 10 V
- +/- 10 mA an 100 Ω
- +/- 20 mA an 100 Ω
- +/- 40 mA an 100 Ω
- +/- 400 mA an 25 Ω
- +/- 1200 mA an 5 Ω
- 0 .. 10 mA an 100 Ω
- 0 .. 20 mA an 100 Ω
- 4 .. 20 mA an 100 Ω
- 0 .. 40 mA an 100 Ω
- 0 .. 400 mA an 25 Ω
- 0 .. 800 mA an 5 Ω
- 0 .. 1600 mA an 5 Ω
- 0 .. 2400 mA an 5 Ω
- 0 .. 4000 mA an 5 Ω
Vom Valve Control 5 (VC5) unterstützte Ventile |
|
Die Ventile-Liste steht auch in verschiedenen Formaten zum Download bereit.
| Version: 3 | Stand: 11/2025 |
Rexroth
| Ventil | "VOLT" | "RANGE" | Feedback | Valvetype | Adapter | Note |
| 3DRE(M) xxx / xxx G24 K4 | 24 V | 0-1,6 A | - | 1 | A | - |
| 3DRE(M)E xxx / xxx G24 K31 A1 | 24 V | 0-10 V | 0-10 V | 4 | B | - |
| 3DRE(M)E xxx / xxx G24 K31 F1 | 24 V | 4-20 mA | 0-10 V | 4 | B | |
| 3DRG P 6X/ xxx G24 K6 V | 24 V | 0-800 mA | - | 6 | B | - |
| 4WE xxxxxxxxxxG24 K4 | 24 V | 1,6 A | - | G | Connect to (3p) | |
| 4WEH xxxxxxxxx G24 K4 | 24 V | 1,6 A | - | G | Connect to (3p) | |
| 4WRA xxxxx -2X/ G24 K4 / V | 24 V | 0-2,4 A | - | 1 | A | - |
| 4WRAE xxx-2X/G24 K31/ A1 V | 24 V | ± 10 V | - |
4 | B | - |
| 4WRAE xxx-2X/G24 K31/ F1 V | 24 V | 4-20 mA | - |
4 | B | - |
| 4WRDE xxxxx -5X/ 6L 24 E K9 / M | 24 V | ± 10 V | ± 10 V | 2 | B | - |
| 4WRDE xxxxx -5X/ 6L 24 K9 / M -280 | 24 V | ± 10 mA | ± 10 mA | 2 | B | - |
| 4WRE xxxxx -2X/ G24 K4 / V | 24 V | 0-1,6 A | - | 1 | A | - |
| 4WREE xxxxx -2X/ G24 K31 / A1 | 24 V | ± 10 V | ± 10 V | 4 | B | - |
| 4WREE xxxxx -2X/ G24 K31 / F1 | 24 V | 4-20 mA | 4-20 mA | 4 | B | - |
| 4WRGE xxxxx -1X/315 G24 E K31A1 M | 24 V | ± 10 V | ± 10 V | 4 | B | - |
| 4WRGE xxxxx -1X/315 G24 E K31C1 M | 24 V | ± 10 mA | ± 10 mA | 4 | B | - |
| 4WRKE xxxxx -3X/6E G24 ET K31A1 / D | 24 V | ± 10 V | ± 10 V | 4 | B | - |
| 4WRKE xxxxx -3X/6E G24 ET K31F1 / D | 24 V | 4-20 mA | 4-20 mA | 4 | B | - |
| 4WRKE xxxxx -3X/6E G24 ET K31A5 / D | 24 V | ± 10 V | ± 10 V | 2 | B | - |
| 4WRPEH xxx G24KO/ A1 | 24 V | ± 10 V | ± 10 V | 4 | B | - |
| 4WRPEH xxx G24KO/ F1 | 24 V | 4-20 mA | 4-20 mA | 4 | B | - |
| 4WRSE xxxxx -3X/ G24 K0 / A1 | 24 V | ± 10 V | ± 10 V | 4 | B | - |
| 4WRSE xxxxx -3X/ G24 K0 /F1 | 24 V | 4-20 mA | 4-20 mA | 4 | B | - |
| 4WRTE xxxx-4X/ xx G24 K31/ A1 | 24 V | ± 10 V | ± 10 V | 4 | B | - |
| 4WRTE xxx -4X/ xx G24 K31/ F1 | 24 V | 4-20 mA | 4-20 mA | 4 | B | - |
| 4WRTE xxxx-4X/ xx G24 K31/ A5 | 24 V | ± 10 V | ± 10 V | 2 | B | - |
| 4WRZ xxxxxxxxxxxx G24 N9 ET K4 / D3 | 24 V | 0-1,6 A | - | 1 | A | - |
| 4WRZE xxxxxxxxxxx G24 N9 K31 A1 / D | 24 V | ± 10 V | - |
4 | B | - |
| 4WRZE xxxxxxxxxxx G24 N9 K31 F1 / D | 24 V | 4-20 mA | - | 4 | B | - |
| 4WS2E M 10 -5X/ 60 B 11 T 210 K31 E | 24 V | ± 40 mA | - | 5 | B | - |
| 4WSE2E D 10 -5X/ 90 B 9 - 315 K31 E | ± 15 V | ± 10 V | ± 10 V | 3 | B | - |
| 4WSE2E D 10 -5X/ 90 B 13 - 315 K31 E | ± 15 V | ± 10 mA | ± 10 mA | 3 | B | - |
| 4WSE3E16 xxxxx 7 15K31 A1 | ± 15 V | ± 10 V | ± 10 V | 3 | B | - |
| 4WSE3E16 xxxxx 7 15K31 C1 | ± 15 V | ± 10 mA | ± 10 mA | 3 | B | - |
| 4WSE3EE xxxxx B 8 315 K9V | ± 15 V | ± 10 mA | ± 10 V | 3 | B | - |
| 4WSE3EE xxxxx B 9 315 K9V | ± 15 V | ± 10 V | ± 10 V | 3 | B | - |
| DBET-6X/200G24 K4 V | 24 V | 0-1,6 A | - | 1 | A | - |
| DBETE-6X/Y200Y G24 K31 A1 | 24 V | 0-10 V | - |
4 | B | - |
| DBETE-6X/Y200Y G24 K31 F1 | 24 V | 4-20 mA | - |
4 | B | - |
| DRE(M) xxx / xxx G24 K4 | 24 V | 0-1,6 A | - | 1 | A | - |
| DRE(M)E xxx / xxx G24 K31 F1 | 24 V | 4-20 mA | 0-10 V |
4 | B | - |
| M – 3SE xxxxxxxxx G24 K4 | 24 V | 0-1,6 A | - | - | G | Connect to (3p) |
| ZDRE xxx / xxx G24 K4 | 24 V | 0-1,6 A | - | 1 | A | - |
| ZDRE xxx / xxx G24 K31 A1 | 24 V | 0-10 V | 0-10 V | 4 | B | - |
| ZDRE xxx / xxx G24 K31 F1 | 24 V | 4-20 mA | 0-10 V | 4 | B | - |
| FESE63 CA-30/180LKOB1M | 24 V | 0-10 V | 0-10 V | 2 | B | - |
| FESE63 CA-30/180LKOG1M | 24 V | 4-20 mA | 0-10 V | 2 | B | - |
| 4WRPH 6 C B24L-2X/G24Z4/V-855 | 24 V | 0-2,4 A | - | 1 | A | - |
Moog
| Ventil | "VOLT" | "RANGE" | Feedback | Valvetype | Adapter | Note |
| D633-D634 xxxxx VSM2 | 24 V | ± 10 V | 4-20 mA | 4 | B | - |
| D633-D634 xxxxx VSX2 | 24 V | ± 10 mA | 4-20 mA | 4 | B | - |
| D630 Series | 24 V | ± 20 mA | - | 8 | C | - |
| D660-D665 xxxxx VSX0 | ± 15 V | ± 10 mA | 4-20 mA | 3 | B | - |
| D660-D665 xxxxx VSM0 | ± 15 V | ± 10 V | 4-20 mA | 3 | B | - |
| D660-D665 xxxxx VSX2 | 24 V | ± 10 mA | 4-20 mA | 2 | B | - |
| D660-D665 xxxxx VSM2 | 24 V | ± 10 V | 4-20 mA | 2 | B | - |
| D663-183B A08K05M0HAV | 24 V | ± 40 mA | - | 8 | C | - |
| D670-675-5xxxSD2xx | 24 V | ± 10 V | ± 10 V | 2 | B | - |
| D670-675-5xxxSX2xx | 24 V | ± 10 mA | 4-20 mA | 2 | B | - |
| D670-675-5xxxSE2xx | 24 V | 4-20 mA | 4-20 mA | 2 | B | - |
| D765 xxxxx SA0 | ± 15 V | ± 10 mA | ± 10 V | 3 | B | - |
| D765 xxxxx SX0 | ± 15 V | ± 10 mA | ± 10 V | 3 | B | - |
| D680-685xxxxxSM2xx,SA2xx-SD2xx-ST2xx | 24 V | ± 10 V | 4-20 mA | 2 | B | Feedb ± 10 V, 0-10 V |
| D680-685xxxxxSX2xx | 24 V | ± 10 mA | 4-20 mA | 2 | B | - |
| G761-3605 S63 JOGM5 VBL | 24 V | ± 20 mA | - | 8 | C | - |
| J079-B272A | ± 15 V | ± 10 mA | ± 10 mA | 3 | B | - |
| J079-100-200 Series | ± 15 V | ± 10 V | ± 10 V | 3 | B | - |
| D640 | ± 15 V | ± 10 mA | ± 10 V | 3 | B | - |
| D640 | ± 15 V | ± 10 V | ± 10 V | 3 | B | - |
| G631 Q | 24 V | ± 20 mA | - | 8 | C | - |
| G631 R | 24 V | ± 40 mA | - | 7 | C | - |
| D730 | 24 V | ± 20 mA | - | 8 | C | - |
| D730 | 24 V | ± 40 mA | - | 7 | C | - |
| D661K-664KMH | 24 V | ± 10 V | 4-20 mA | 4 | B | - |
| D661K-664KXH | 24 V | ± 10 mA | 4-20 mA | 4 | B | - |
| D661K-664KMZ | 24 V | ± 10 V | 4-20 mA | 4 | B | - |
| D661K-664KXZ | 24 V | ± 10 mA | 4-20 mA | 4 | B | - |
| D791,D792-XXXXXSA0P | ± 15 V | ± 10 V | ± 10 V | 3 | B | - |
| D791,D792-XXXXXSX0P | ± 15 V | ± 10 mA | ± 10 mA | 3 | B | - |
| D791,D792-XXXXXSA2O | 24 V | ± 10 V | 4-20 mA | 4 | B | - |
| D791,D792-XXXXXSX2O | 24 V | ± 10 mA | 4-20 mA | 4 | B | - |
Hydac
| Ventil | "VOLT" | "RANGE" | Feedback | Valvetype | Adapter | Note |
| WSM06020ZR-01*C*24DG | 24 V | G | Connect to (3p) |
Vickers
| Ventil | "VOLT" | "RANGE" | Feedback | Valvetype | Adapter | Note |
| KBDG5V 7 33C170N EX M2 PE7 H1 10 | 24 V | 4-20 mA | ± 10 V | 4 | B | - |
| KBDG5V 7 33C170N EX M1 PE7 H1 10 | 24 V | ± 10 V | ± 10 V | 4 | B | - |
| KBDG5V 7 33C170N EX M2 PH7 H1 10 | 24 V | 4-20 mA | ± 10 V | 2 | B | - |
| KBDG5V 7 33C170N EX M1 PH7 H1 10 | 24 V | ± 10 V | ± 10 V | 2 | B | - |
Parker
| Ventil | "VOLT" | "RANGE" | Feedback | Valvetype | Adapter | Note |
| D*1FE**C**B0* | 24 V | ± 10 V | ± 10 V | 4 | B | - |
| D*1FE**C**E0* | 24 V | ± 20 mA | ± 10 V | 4 | B | - |
| D*1FE**C**S0* | 24 V | 4-20 mA | 4-20 mA | 4 | B | - |
| D*1FE**C**B7* | 24 V | ± 10 V | ± 10 V | 2 | B | - |
| D*1FE**C**E7* | 24 V | ± 20 mA | ± 20 mA | 2 | B | - |
| D*1FE**C**S7* | 24 V | 4-20 mA | 4-20 mA | 2 | B | - |
| D*1FE**C**B5* | 24 V | ± 10 V | ± 10 V | 2 | B | - |
| D*1FE**C**E5* | 24 V | ± 20 mA | ± 20 mA | 2 | B | - |
| D*1FE**C**S5* | 24 V | 4-20 mA | 4-20 mA | 2 | B | - |
| D*1FB****F0* | 24 V | ± 10 V | 4 | B | - | |
| D*1FB****G0* | 24 V | ± 20 mA | 4 | B | - | |
| D*1FB****S0* | 24 V | 4-20 mA | - | 4 | B | - |
| D*1-3FB*0C**J** | 24 V | 0..1,6 A | - | 1 | A | - |
| D*1-3FB****W5* | 24 V | ± 10 V | ± 10 V | 2 | B | - |
| D*1-3FB****W5* | 24 V | 4-20 mA | 4-20 mA | 2 | B | - |
| D*1FH****B0* | 24 V | ± 10 V | ± 10 V | 2 | B | - |
| D*1FH****E0* | 24 V | ± 20 mA | ± 10 V | 2 | B | - |
| D*1FH****S0* | 24 V | 4-20 mA | ± 10 V | 2 | B | - |
| D1FP****B0** | 24 V | ± 10 V | ± 10 V | 4 | B | - |
| D1FP****E0** | 24 V | ± 20 mA | ± 10 V | 4 | B | - |
| D1FP****S0** | 24 V | 4-20 mA | ± 10 V | 4 | B | - |
| D1FP****B7** | 24 V | ± 10 V | ± 10 V | 2 | B | - |
| D1FP****E7** | 24 V | ± 20 mA | ± 10 V | 2 | B | - |
| D1FP****S7** | 24 V | 4-20 mA | ± 10 V | 2 | B | - |
| D1FP*****B5** | 24 V | ± 10 V | ± 10 V | 2 | B | - |
| D1FP*****E5** | 24 V | 4-20 mA | ± 10 V | 2 | B | - |
| D1FP*****S5** | 24 V | ± 10 V | ± 10 V | 2 | B | - |
| D3W***JW*** | 24 V | 0-1,6 A | 1 | A | ||
| D*1VW****JW* | 24 V | 0-1,6 A | 1 | A | - | |
| D30FP****B0** | 24 V | ± 10 V | ± 10 V | 4 | B | - |
| D30FP****E0** | 24 V | ± 20 mA | ± 10 V | 4 | B | - |
| D30FP****S0** | 24 V | 4-20 mA | ± 10 V | 4 | B | - |
| D30FP****B7** | 24 V | ± 10 V | ± 10 V | 2 | B | - |
| D30FP****E7** | 24 V | ± 20 mA | ± 10 V | 2 | B | - |
| D30FP****S7** | 24 V | 4-20 mA | ± 10 V | 2 | B | - |
| D30FP****B5** | 24 V | ± 10 V | ± 10 V | 2 | B | - |
| D30FP****E5** | 24 V | ± 20 mA | ± 10 V | 2 | B | - |
| D30FP****S5** | 24 V | 4-20 mA | ± 10 V | 2 | B | - |
| D1FV***0*F0** | 24 V | ± 10 V | 4 | B | - | |
| D1FV***0*G0** | 24 V | ± 20 mA | 4 | B | - | |
| D1FV***0*S0** | 24 V | 4-20 mA | 4 | B | - | |
| D1FV***0*W5** | 24 V | ± 10 V | 4 | B | - | |
| D1FV***0*W5** | 24 V | ± 20 mA | 4 | B | - | |
| D1FV***0*W5** | 24 V | 4-20 mA | 4 | B | - | |
| RE06M*T***F0 | 24 V | ± 10 V | 4 | B | - | |
| RE06M*T***R0 | 24 V | 4-20 mA | 4 | B | - |
Ausstattung und Transportbereitschaft des „VC5” |
|

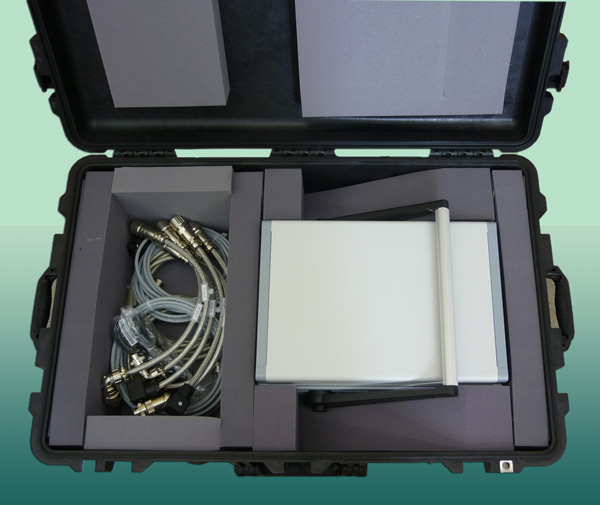

Der VC5 mit Zubehör und Transportbox Das Gesamtgewicht beträgt ca. 25 kg. |

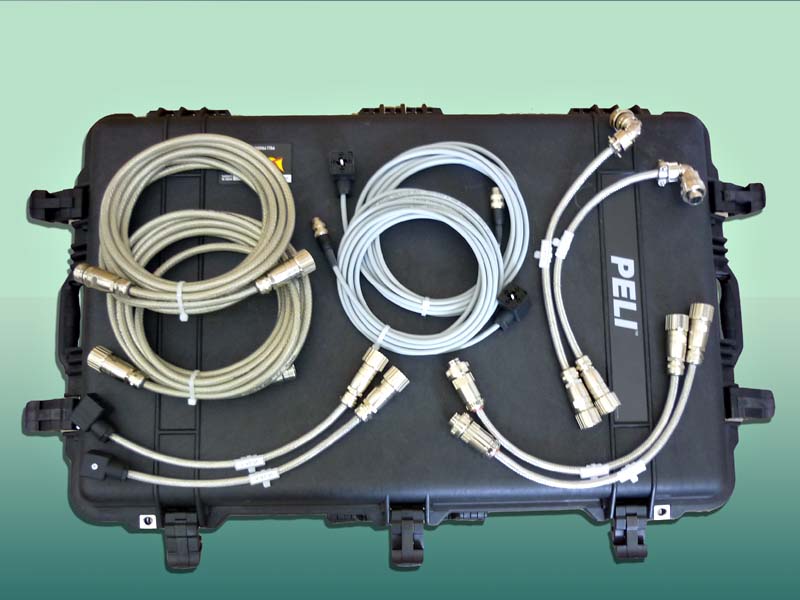

Passend zum zu testenden Ventil wählen Sie den zugehörigen Adapter gemäß der in jeder Transportbox vorhandenen Ventile-/Adapter-Tabelle. Die 24 V-Schaltkabel sind ca. 5m lang und können direkt an die 3-polige Outputbuchse des VC5 angeschlossen werden. Das gewälte Adapterpaar schließen Sie mit den Verlängerungen an die 6-polige Outputbuchse an. |
 Der Kunststoff-Koffer bietet ausreichend Platz für alle Kabel und Gerät und dient dem sicheren Transport und der sicheren Lagerung des Ventil-Prüfgerätes. Dazu ist die Box mit Formpolstern ausgestattet. In der Box können der VC5 und sämtliches Zubehör untergebracht werden. Eine Kurzbedienungsanleitung und die Ventile-/Adapterliste sind „unverlierbar” im Boxendeckel fixiert. |
Der VC5 ist „reisefertig”. Auf Wunsch besorgen wir gegen Aufpreis auch den Ferntransport. |
